Теплообменники

Теплообменники представляют собой промышленное оборудование, предназначенное для передачи тепловой энергии между теплоносителями различной температуры с целью нагрева, охлаждения или рекуперации тепла в технологических процессах. Оборудование применяется в фармацевтической, химической, нефтегазовой промышленности, пищевом производстве и системах обеспечения чистых помещений. INEX поставляет кожухотрубные и пластинчатые теплообменники, соответствующие техническим требованиям отраслевых стандартов и нормативной документации.

Типы теплообменников

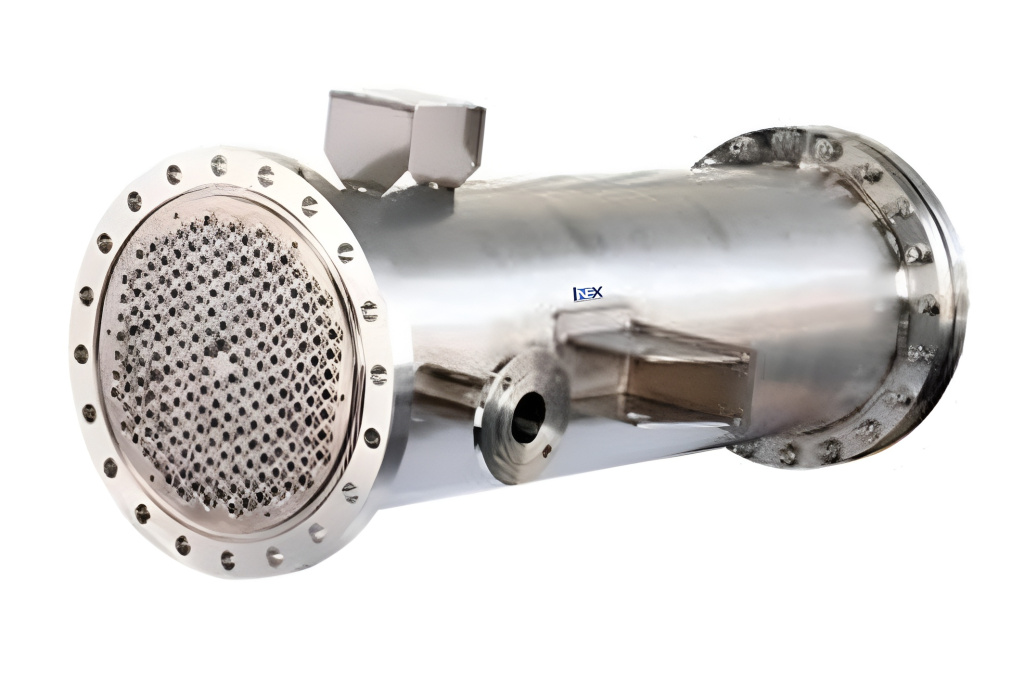

Номенклатура включает основные конструктивные типы промышленных теплообменных аппаратов. Кожухотрубные теплообменники выпускаются в исполнении с U-образными трубами, с плавающей головкой, в горизонтальном и вертикальном расположении. Пластинчатые теплообменники представлены разборными и неразборными конструкциями с различными типами соединений. Дополнительно поставляются теплообменники типа «труба-в-трубе» и блочные конструкции специального назначения.

Конструктивные особенности и параметры

Техническая реализация теплообменного оборудования обеспечивает эксплуатацию в широком диапазоне рабочих параметров. Материалы изготовления включают нержавеющие стали AISI 304 и AISI 316, обеспечивающие устойчивость к воздействию агрессивных сред. Конструкции с U-образными трубами и плавающей крышкой предусматривают компенсацию теплового расширения элементов. Рабочее давление достигает 1,6 МПа, температурный диапазон составляет от –70 °C до +450 °C в зависимости от конструктивного исполнения. Поверхность теплообмена варьируется от 0,4 до 800 м². Теплообменная эффективность и возможности рекуперации определяются расчетными плотностями тепловых потоков. Конструкция предусматривает установку подъемных устройств, строповочных проушин и опорных элементов согласно требованиям ГОСТ.

Область применения

Функциональное назначение теплообменного оборудования охватывает системы нагрева и охлаждения технологических линий, включая процессы стерилизации и рекуперации тепловой энергии. Оборудование адаптировано для работы с агрессивными, токсичными и взрывоопасными средами при соблюдении требований промышленной безопасности. Конструктивные решения обеспечивают применение в чистых помещениях в соответствии с ISO 14644-1. Предусмотрена возможность монтажа в GMP- и cGMP-зонах фармацевтических производств.

Нормативное соответствие и стандарты

Проектирование и изготовление теплообменников выполняется в соответствии с действующей нормативно-технической документацией.

• ГОСТ 34233.7-2017 – регламентирует механические расчеты кожухотрубных теплообменников.

• ГОСТ 25449-82 – применяется для кожухотрубных аппаратов.

• ГОСТ 15518-87 – регулирует параметры пластинчатых конструкций.

• ГОСТ Р ЕН 306-2011 – определяет требования к измерениям и точности параметров.

• ГОСТ 12.1.005-88 и ГОСТ 12.2.003-91 – обеспечивают безопасность эксплуатации.

•  ISO 14644-1 – международный стандарт классификации чистоты воздуха по концентрации частиц
