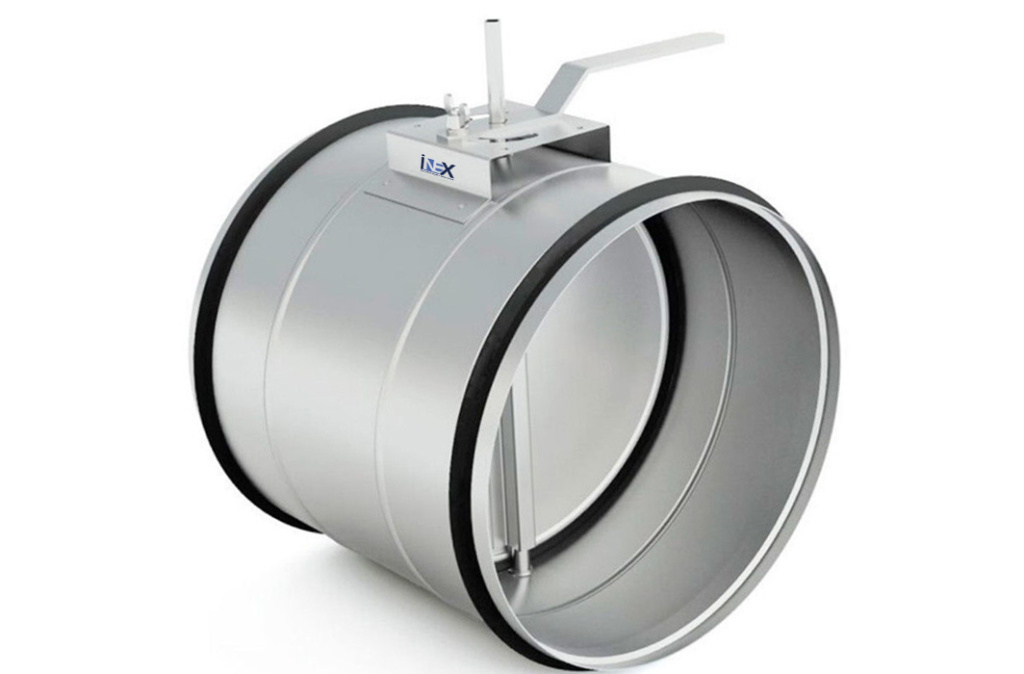

Воздушные гермоклапаны для системы вентиляции

Воздушные гермоклапаны являются важным элементом инженерных систем чистых помещений, обеспечивая изоляцию между зонами с различными классами чистоты и предотвращая неконтролируемое перемещение воздуха. Их использование критически важно для защиты от перекрёстного загрязнения, стабилизации перепадов давления и обеспечения безопасности при работе с летучими, опасными или стерильными веществами.

Клапаны устанавливаются в приточных, вытяжных и рециркуляционных каналах систем вентиляции и кондиционирования, а также в технологических воздуховодах. В зависимости от конфигурации, гермоклапаны могут выполнять функции автоматического отсечения воздушных потоков в аварийных ситуациях, при остановке вентиляционного оборудования или при изменении режима работы помещений.

Конструкция и технические особенности

Гермоклапаны INEX разрабатываются с учётом специфики эксплуатации в условиях чистых производств. Конструктивно они включают:

• Корпус из нержавеющей стали AISI 304/316L с герметичными сварными швами


• Воздушную заслонку с уплотнением по периметру, обеспечивающим плотное перекрытие воздушного потока


• Электрический или пневматический привод, позволяющий управлять положением заслонки вручную или дистанционно


• Механизм аварийного закрытия с возвратной пружиной или аккумулятором давления (опционально)


• Фланцевое или врезное соединение с воздуховодом


• Дополнительные опции: датчики положения, индикаторы открытия/закрытия, интерфейсы для интеграции в систему диспетчеризации

Уровень герметичности соответствует классам C или D по ГОСТ 12.3.018 и DIN EN 1751. Клапаны устойчивы к агрессивной санитарной обработке, выдерживают перепады давления до ±2500 Па и температуру от –20 до +60 °C (опционально — до +120 °C).

Область применения

Воздушные гермоклапаны применяются на объектах с высокими требованиями к герметичности воздушной среды:

• Фармацевтические предприятия (GMP-зоны)

• Биотехнологические и медицинские лаборатории


• Линии производства стерильной продукции

• Зоны обращения с ЛВЖ и токсичными веществами

• Чистые помещения с многоуровневой системой избыточного давления

Нормативное соответствие

Оборудование проектируется и изготавливается в соответствии с:

• ГОСТ Р ИСО 14644-4:2002 — проектирование и ввод в эксплуатацию чистых помещений

• ГОСТ Р 56638-2015 — Чистые помещения. Вентиляция и кондиционирование воздуха. Общие требования


• ГОСТ 12.3.018-79 — Системы вентиляции. Методы определения герметичности воздушных клапанов

• ТР ТС 010/2011 — технический регламент безопасности машин и оборудования

• Актуальные нормы ПУЭ и СП по пожарной безопасности, взрывозащите и эксплуатации вентиляционных систем

Гермоклапаны INEX адаптируются под проектные спецификации заказчика и интегрируются в состав комплексных систем вентиляции и автоматизации чистых помещений.
