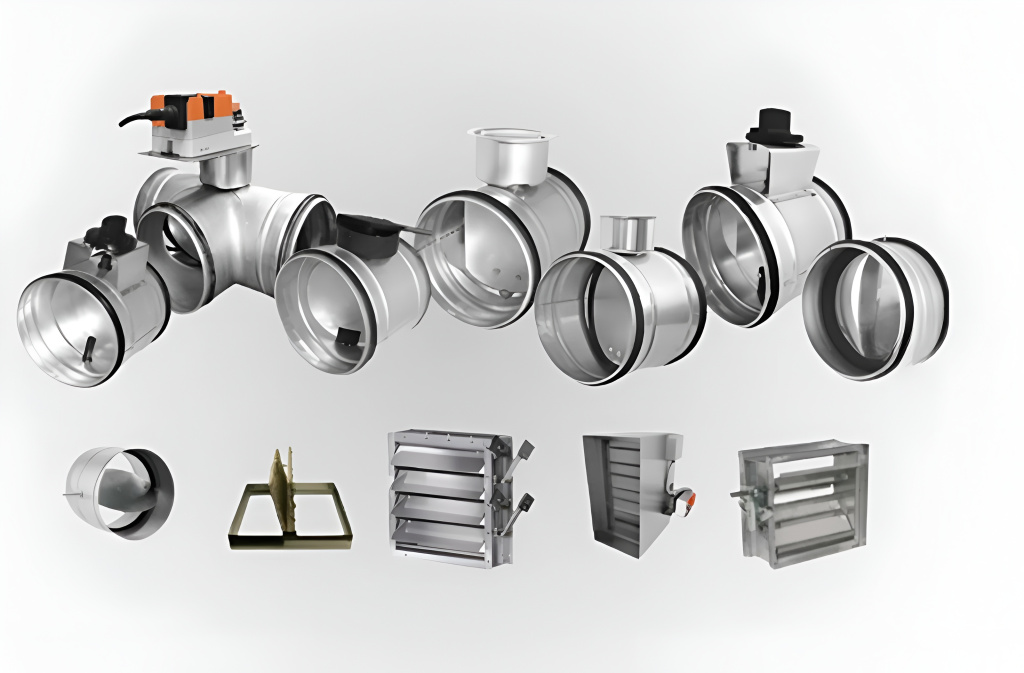

Вентиляционные клапаны

Вентиляционные клапаны — это элементы инженерных систем, предназначенные для контроля, регулирования и перекрытия воздушных потоков в приточных, вытяжных и рециркуляционных системах. Они обеспечивают не только равномерность распределения воздуха, но и защиту от попадания загрязнений, поддержание заданных параметров давления, а также изоляцию зон при аварийной ситуации.

Клапаны применяются в чистых помещениях, лабораториях, фармацевтических и биотехнологических производствах, особенно там, где требуется предотвращение распространения возбудителей или обеспечение стабильного микроклимата согласно требованиям GMP.

Типы клапанов и их функциональные особенности

Герметичные вентиляционные клапаны (КВГ)

Предназначены для полного перекрытия воздушного потока в случае необходимости изоляции участка системы. Применяются:

на входе и выходе системы,

на отдельных элементах: вытяжных вентиляторах, фильтрах, шлюзах.

Конструкция обеспечивает:

надежную герметизацию канала,

защиту от пыли, насекомых и других внешних загрязнений,

возможность установки в горизонтальных и вертикальных воздуховодах.

В зависимости от исполнения, КВГ оснащаются:

механическим приводом — с ручным управлением и рычагом регулировки,

электрическим приводом — с сервоприводом для автоматического управления и интеграции в SCADA-системы.

Особенно важны в лабораториях, работающих с патогенными микроорганизмами I–IV групп , где необходимо предотвратить распространение опасных агентов при аварии или обслуживании системы.

Клапаны регулируемого расхода воздуха (КРРВ)

Обеспечивают постоянный объём воздушного потока , независимо от изменений давления в системе. Работают по принципу динамической компенсации перепада давления: при его увеличении заслонка частично закрывается, сохраняя заданный расход воздуха.

Применяются в следующих системах:

вентиляция и кондиционирование воздуха,

отопление и охлаждение,

очистка и фильтрация воздуха,

противопожарные и аварийные системы,

транспортировка технологического воздуха.

Широко используются в таких отраслях, как:

медицинское оборудование,

фармацевтика,

пищевая и химическая промышленность,

производство косметики и чистящих средств,

бумажная промышленность,

строительство и ЖКХ.

Эти устройства являются ключевой частью систем вентиляции чистых помещений , так как позволяют точно контролировать параметры воздушной среды и соблюдать требования к чистым помещениям всех классов по ISO 14644-1.

Конструкция и технические характеристики

Все клапаны INEX разработаны с учетом специфики эксплуатации в условиях контролируемых сред. Основные технические решения:

корпус из нержавеющей стали AISI 304/316L с антикоррозионным покрытием

герметичная заслонка с EPDM или силиконовым уплотнением

ручной или электрический привод с возможностью дистанционного управления

интеграция в системы диспетчеризации (SCADA)

фланцевое или врезное соединение с воздуховодом

класс герметичности C/D по ГОСТ 12.3.018 и DIN EN 1751

Клапаны устойчивы к воздействию дезинфицирующих средств, могут работать в диапазоне температур от –20 до +60 °C (опционально — до +120 °C) и выдерживают перепады давления до 2500 Па.

Область применения

Вентиляционные клапаны находят применение в следующих сферах:

Фармацевтические производства (GMP-зоны A–D)

Биотехнологические и патогенные лаборатории

Чистые помещения с многоуровневой системой давления

Производства с повышенными санитарными требованиями

Системы вентиляции и кондиционирования воздуха

Зоны с риском распространения патогенных агентов

Устройства могут быть установлены как в составе общей системы вентиляции, так и на отдельных участках — например, перед фильтрами, в шлюзах или в зонированном пространстве с разными уровнями чистоты.

Нормативное соответствие

Оборудование проектируется и изготавливается в соответствии с действующими нормативными документами:

ГОСТ 12.3.018–79 — Система стандартов безопасности труда. Арматура трубопроводная. Методы определения герметичности

ISO 14644-4-2023 — Cleanrooms and associated controlled environments — Part 4: Design, construction and start-up — международный стандарт, касающийся проектирования и строительства чистых помещений и их вспомогательных систем

ТР ТС 010/2011 — О безопасности машин и оборудования — технический регламент безопасности

ПУЭ (Правила устройства электроустановок) — содержат требования к электробезопасности и монтажу электрооборудования в зонах с повышенной опасностью, включая помещения с вентиляцией, работающей с ЛВЖ или патогенами

Клапаны адаптированы под проектные спецификации заказчика и соответствуют требованиям к местам хранения ЛВЖ , помещениям хранения патогенных веществ и современным нормам хранения и работы с опасными агентами .
